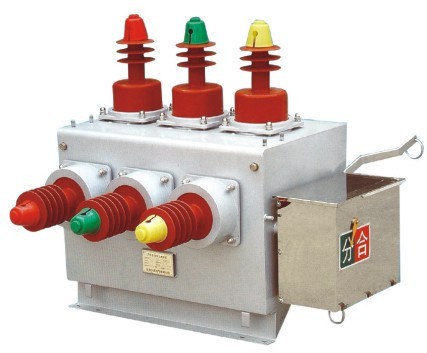

產品概述ZW10-12戶外高壓真空斷路器是三相交流戶外高壓開關設備，只要用于12KV等級，額定電流630A，額定頻率50HZ的農網、域網、礦山、鐵道、港口配電系統，特別適用于戶外架空線路，分合負荷電流，過載保護，短路電流，對電網進行切換和保護。本斷路器可配隔離開關（形成明顯斷口），繼承組合開關，隔離開關裝設在斷路器本體側面，通過角鋼底架與斷路器連成一體，其傳動軸上裝設有與斷路器機構之間配合的聯鎖裝
ZW10-12戶外高壓真空斷路器是三相交流戶外高壓開關設備，只要用于12KV等級，額定電流630A，額定頻率50HZ的農網、域網、礦山、鐵道、港口配電系統，特別適用于戶外架空線路，分合負荷電流，過載保護，短路電流，對電網進行切換和保護。本斷路器可配隔離開關（形成明顯斷口），繼承組合開關，隔離開關裝設在斷路器本體側面，通過角鋼底架與斷路器連成一體，其傳動軸上裝設有與斷路器機構之間配合的聯鎖裝置，可防止誤操作。
該斷路器配重合控制器或分?jǐn)嗫刂破骷礃?gòu)成重合器（或分?jǐn)嗥鳎┬椭悄苋蹟嗥鳌ＥcPT、重合控制器（分段器）配合，具有合閘涌流控制，過流保護和短路速斷三段復合保護和1~3次重合閘，小電流接地保護，有線遠方控制，也可在桿下無線遙控等多種功能，且控制器參數可以連續整定，是農網變電所、站外散點開關和簡單計量開關的理想選擇。
序號 | 項目 | 單位 | 參數 | |
1 | 額定電壓 | KV | 12 | |
2 | 額定頻率 | Hz | 50 | |
3 | 額定電流 | A | 630/1250 | |
4 | 工頻耐受電壓 | kV | 42/48 | |
5 | 雷電沖擊電壓（峰值） | kV | 75/85 | |
6 | 額定短路開斷電流 | KA | 12.5 16 20 / 20 25 31.5 | |
7 | 額定短路關合電流（峰值） | KA | 31.5 40 50 / 50 63 80 | |
8 | 額定短時耐受電流 | KA | 12.5 16 20 / 20 25 31.5 | |
9 | 額定峰值耐受電流 | KA | 31.5 40 50 / 50 63 80 | |
10 | 額定操作順序 | 分-0.3s-合分-180s合分 | ||
11 | 額定短路電流開斷次數 | 次 | 30 | |
12 | 機械壽命 | 次 | 10000 | |
13 | 觸頭允許磨損厚度 | mm | 3 | |
14 | 額定操作電壓配CT型彈簧操動機構 | 合閘電壓 | V | 直流或交流220V |
分閘電壓 | ||||
15 | 過流脫扣線圈額定工作電流 | A | 5 | |
16 | 電流互感器一、二次電流比 | 100/5.200/5.300/5.400/5.630/5. | ||
17 | 儲能電機 | 額定電壓 | V | 直流或交流220V |
功率 | w | ≤200 | ||
18 | 重量 | kg | 150 | |
ZW10-12/T630-20外形及安裝尺寸
ZW10-12/T630-20外形及安裝尺寸（帶隔離）
